직팽식 공기조화기

SPECIFICATION (MIDDLE TEMP) 크린룸형

기존 제품의 기술적 문제점을 보완하고 개선하여 수요자의 요구에 충실히 부흥 할 수 있는 모델로 정숙한 운전, 정밀한 설계로 효율을 최대화 하였으며, 한정된 대공간의 정밀한 합은 항습 운전이 가능하도록 제작되고 조립 설치 및 내부 점검 수리가 용이하도록 설계되었습니다.

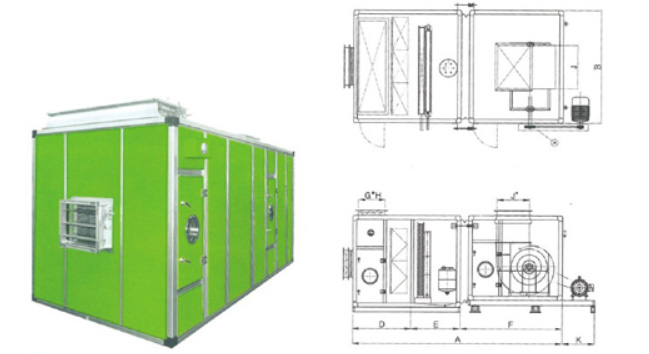

Dimension

MODEL A B C D E F Gxh Jx? K
SHC-AHU-010 3400 1500 1600 1100 800 1500 500X1000 560X495 600
SHC-AHU-015 3800 2000 1800 1100 900 1800 500X1000 660X573 600
SHC-AHU-020 3800 2000 1800 1100 900 1800 500X1000 780X660 600
SHC-AHU-025 4200 2200 2000 1200 1000 2000 600X2000 780X660 600
SHC-AHU-030 4200 2200 2000 1200 1000 2000 600X2000 780X660 700
SHC-AHU-040 4200 2500 2100 1200 1000 2000 600X2000 880X742 700
SHC-AHU-050 4500 2700 2200 1200 1000 2300 600X2300 980X825 700
SHC-AHU-060 4500 2700 2200 1200 1000 2300 600X2300 1080X903 700
Name Desciption
Casing & Insulation 1.6THK, 지정색 도장
Pre-Filter Pre:AFI-85%
Medting Filter Medium:NBS-90%
Cooling Coil DX-Type Evaporator, R-22
Heating Coil Steam, Hot Water, Electric Type
Humidifier 전자전극봉식
Drain Pan SUS
Supply Fan Sirocco & Air Foil Fan
Motoe Insu, Class "B"
Isolator Def, 25mm or 50mm Spring
Comtrol Box AHU Controller
Insulation Artion, Master Foam, G.Wool, Urethane Form
  • - 직팽식 공기조화기에서는 실내청정도 유지를 위하여 Pre+Medium Filter 사용을 기본품옥으로 합니다.
  • - 냉방용 Ooil은 Dual Crycle로 형성하는 것을 기본으로 하며 3, 5, 6, 5R/T는 Single Cycle로 구성됩니다.
  • - 난방용 열원은 여건에 의하여 증기, 전기, 온수 등 어떠한 조건으로도 가능합니다.
  • - 가습용 열원은 전기를 사용합니다. (여건에 따라 증기분사식과 혼용으로 사용할 수 있습니다.)
  • - 주문에 따라 Return Fan 내장형으로도 제작설치가 가능합니다.
  • - 상기 조건외의 기타 특수 사양은 주문제작 합니다.
  • * 상기사양 이외의 냉수식, 그리급식 등 특수 사양도 제작 가능합니다.
  • * 현장여건 및 고객의 요구사항에 의한 맞춤 설계로 특수 합온항습기도 제작 가능합니다.

표준사양

구분/기종 SHS-AHU-010 SHS-AHU-015 SHS-AHU-020 SHS-AHU-025 SHS-AHU-030 SHS-AHU-040 SHS-AHU-050 SHS-AHU-060
입구 표준풍량 CMM 120 180 240 300 360 480 600 720
품량범위 CMM 90~140 135~210 180~280 225~350 270~420 360~560 450~700 540~840
정압 mmAq 80 90 90 100 100 100 100 100
능력 D.X 코일 kcal/hr 27,000 40,500 54,000 67,500 81,000 108,000 135,000 162,000
난
방		 증기(2Row) kcal/hr 52,000 77,000 100,000 120,000 160,000 230,000 280,000 310,000
온수(4Row) kcal/hr 35,000 51,000 82,000 96,000 120,000 195,000 237,000 263,000
HEATER kW 20 24 28 36 42 56 70 84
코일단면적 ㎡ 0.84 1.3 1.5 1.63 1.83 2.25 2.76 3.32
가습기 Kg/hr 7.2 8.4 9.6 13 15 20 25 30
송풍기 Air Foil Fan NO. #3 DS #3½ DS #4 DS #4 DS #4½ DS #4½ DS #5 DS #5½ DS
전동기 HP 7.5 7.5 10 15 15 25 30 40
필터 PRE % AFI 85%이상
Medium % NBS 90%이상
수량 SET 3 4 4 6 6 9 9 12
콘덴싱유니트 응축기 형식 Multi Pass Cross Finned Tube
송풍기 Propeller Fan
풍량 CMM 150x2 200x2 210x2 210,300 300x2 450x2 450x2 450x2
전동기 kW 0.43x6Px2EA 0.98x6Px2EA 0.75x8Px2EA 0.75x8Px1EA
0.4x6Px2EA		 0.43x6Px4EA 0.43x6Px6EA 0.43x6Px6EA 0.43x6Px6EA
압축기 형식 Hermetic Semi-Hermetic
출력 kW 3.75x2 5.5x2 7.5x2 7.5x1
11x1		 11x2 15x2 19x2 22x2
기동방식 순차직입기동 Y-△ 기동
냉매제어 Expansion Valve
온도제어 전자식 온도조절기
안전장치 압축기 보호써머, 과전류계전기, 고압압력스위치, 가용전 외
접속배관 냉매 액관 Ø 1/2 5/8 3/4 3/4 3/4 1⅛ 1⅛ 1⅛
가스관 Ø 7/8 1⅛ 1⅛ 1⅛ 1⅛ 1⅛ 2⅛ 2⅛
증기 입구관 B 1½ 2 2 2½ 2½ 3 3 3
출구관 B 1 1 1 1¼ 1¼ 1½ 1½ 1½
온수 입·출구관 B 1½ 2 2 2½ 2½ 3 3 3
드레인관 A 25 25 25 32 32 32 32 32
냉매 종류 R-22
총진량 Kg 10 15 20 25 30 40 45 55
유충진량 ℓ 3 6 6 9 9 14 14 14
  • 1. 포준열량 산출조건
  • - 입구공기온도 : DB 27.8℃ WB 20.8℃ (D.X 코일)
  • - 입구공기온도 : DB 11℃ (온수코일)
  • - 입구공기온도 : DB 11℃ (증기코일)
  • - 냉매증발온도 : 7.5℃ 온수 입출구 수온 : 80℃/70℃ 증기압력 : 2kg/㎠
  • 2. 상기 사양은 제품의 개선 및 현장여건에 따라 변경 될 수 있습니다.
